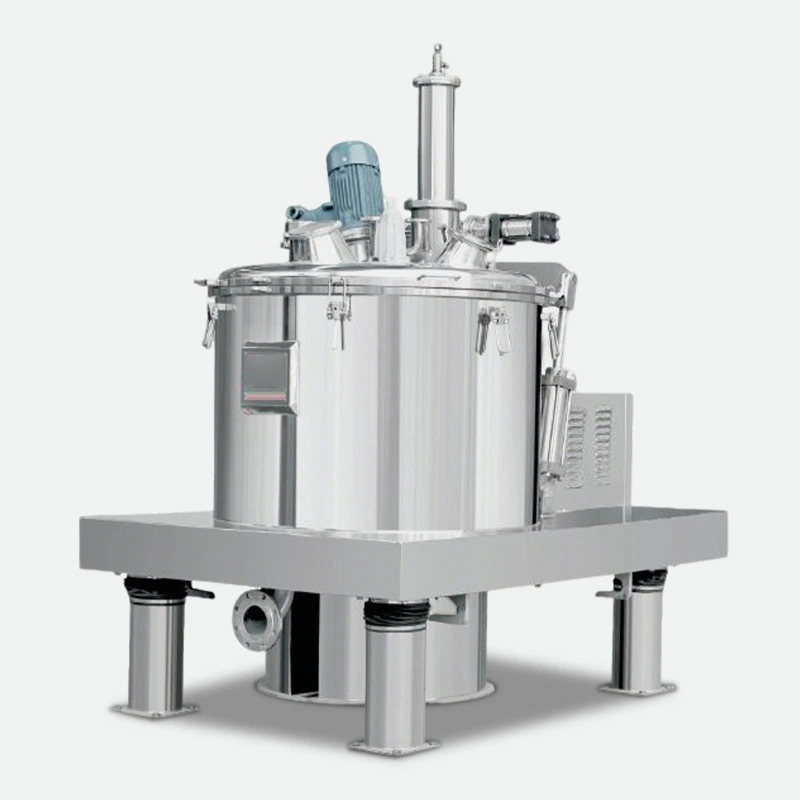

Centrifuge des sacs de la série PLD pour la filtration industrielle

Principe de travail

Le matériau entre dans le tube d'alimentation en rotation du tambour, le champ de force centrifuge le fait se propager uniformément

Sur le tissu filtrant de la paroi intérieure. Au cours du processus de séparation, un espace de creux liquide dans la phase solide et le tissu filtrant également des trous de la paroi intérieure du tambour, se décharge par sortie. Bien que le matériau solide retenu dans la paroi du tambour. Après la séparation, le grattoir coupe le gâteau filtrant en morceaux, puis décharge par la sortie.

Caractéristiques principales

Machine pour suivre la conception industrielle Le concept de "l'intégration du système, l'intégration transfrontalière", la conception complète du système fonctionnel, pratique et de sécurité, tout en répondant aux performances de l'équipement, renforcez l'opérabilité et la maintenabilité de l'équipement, pour garantir l'efficacité et stable, sûre, ajouter vraiment de la valeur pour l'utilisateur.

Sûr pour une utilisation

01

Sécurité des roulements de l'arbre principal

1) Optimiser la structure du roulement de l'arbre principal, l'assemblage et le dés-assemblage à la fois simplement et fiables, assurez une utilisation sûre du roulement.

2) Lubrification centralisée de la graisse. Le roulement principal alimente séparément la graisse de l'unité supérieure et de l'unité inférieure par haute pression, rétrogradation de la difficulté de maintenance sur le site.

02

Matériau liquide se propage en toute sécurité dans le tambour

Méthode de distribution: Distribution de rotative de roue de la lame

1) Soulagez l'attrition causée par le trouble liquide.

2) Retirer le blocage de distribution et la distribution inégale fabriquée par la paroi de pression liquide à proximité.

3) Réduire le délai de matériau dans le distributeur, répartition uniformément.

4) Soulagez une vibration inhabituelle de l'équipement, protégez les accessoires et les composants.

03

Sécurité des résidus

Retrait des résidus: Type de levier Retirez automatiquement les résidus sur le sac de filtre.

À l'état opéré, le sac filtre adhésif à la paroi intérieure du tambour; À l'état non opéré, le sac de filtre se déforme sous l'effet de la bielle (Devenir un cône circulaire de 60 degrés concentrique avec l'arbre principal), retirer les résidus sur le tissu filtrant et la décharge par sortie.

1) La canne de connexion a une structure simple et une fonction fiable.

2) Amélioration de l'efficacité de la séparation.

3) Retirer efficacement les résidus, protéger le matériau de l'infection transversale.

04

Sécurité opérationnelle

Conception unique Assurez la sécurité du personnel et de l'équipement sur le site.

1) Pompe à huile manuelle externe, faciliter le personnel du site en fonctionnement, assurer l'entretien en service pour le roulement de l'arbre principal, réduire le taux de défaillance en attendant l'efficacité de la production.

2) Pipeline d'huile à haute pression et circuit conçu dans le bouclier, les interfaces sont posées ensemble.

3) Adopter HMI et PLC, fonctionnement sans surveillance, surveillant et protégeant automatiquement.

Composants du produit

1. Composants du moteur  2. Composants de la lame  3. Dispositif de distribution de disque incliné

4. Claignage en ligne CIP  5. Logement machine  6. Sous-assemblage de tambour  7. Unité de transmission

8. Nettoyage en ligne sous CIP  9. Sous-assemblage  10. Amortisseur à amortissement

11. Port de câblage intégré  12. Ben à bas de la trémie  13. Couverture de ceinture  14. Cylindre à capuchon ouvert

15. Atomisation de l'épurateur  16. Port de vidange  17. Lampe à l'épreuve des explosions  18. Miroir de trou d'homme

19. Dispositif de détection de niveau de matériau  20. Tuyau d'échappement  21. Port de remplissage d'azote

22. Sous-assemblage du volet

Paramètres du produit
